RESISTENCIAS
Se le denomina resistencia eléctrica a la oposición que tienen los electrones al moverse a través de un conductor. La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Ohm, quien descubrió el principio que ahora lleva su nombre.
CONDENSADOR
TIPOS DE RESISTENCIAS
Resistencias de carbón prensado.- Estas fueron también de las primeras en fabricarse en los albores de la electrónica. Están constituidas en su mayor parte por grafito en polvo, el cual se prensa hasta formar un tubo como el de la figura.
Resistencias de película de carbón.- Este tipo es muy habitual hoy día, y es utilizado para valores de hasta 2 watios. Se utiliza un tubo cerámico como sustrato sobre el que se deposita una película de carbón tal como se aprecia en la figura.
Para obtener una resistencia más elevada se practica una hendidura hasta el sustrato en forma de espiral, tal como muestra (b) con lo que se logra aumentar la longitud del camino eléctrico, lo que equivale a aumentar la longitud del elemento resistivo.
Resistencias de película de óxido metálico.- Son muy similares a las de película de carbón en cuanto a su modo de fabricación, pero son más parecidas, eléctricamente hablando a las de película metálica. Se hacen igual que las de película de carbón, pero sustituyendo el carbón por una fina capa de óxido metálico (estaño o latón). Estas resistencias son más caras que las de película metálica, y no son muy habituales. Se utilizan en aplicaciones militares (muy exigentes) o donde se requiera gran fiabilidad, porque la capa de óxido es muy resistente a daños mecánicos y a la corrosión en ambientes húmedos.
Resistencias de película metálica.- Este tipo de resistencia es el que mayoritariamente se fabrica hoy día, con unas características de ruido y estabilidad mejoradas con respecto a todas las anteriores. Tienen un coeficiente de temperatura muy pequeño, del orden de 50 ppm/°C (partes por millón y grado Centígrado). También soportan mejor el paso del tiempo, permaneciendo su valor en ohmios durante un mayor período de tiempo. Se fabrican este tipo de resistencias de hasta 2 watios de potencia, y con tolerancias del 1% como tipo estándar.
Resistencias de metal vidriado.- Son similares a las de película metálica, pero sustituyendo la película metálica por otra compuesta por vidrio con polvo metálico. Como principal característica cabe destacar su mejor comportamiento ante sobrecargas de corriente, que puede soportar mejor por su inercia térmica que le confiere el vidrio que contiene su composición. Como contrapartida, tiene un coeficiente térmico peor, del orden de 150 a 250 ppm/°C. Se dispone de potencias de hasta 3 watios.
Se dispone de estas resistencias encapsuladas en chips tipo DIL (dual in line) o SIL (single in line).
Resistencias dependientes de la temperatura.- Aunque todas las resistencias, en mayor o menor grado, dependen de la temperatura, existen unos dispositivos específicos que se fabrican expresamente para ello, de modo que su valor en ohmios dependa "fuertemente" de la temperatura. Se les denomina termistores y como cabía esperar, poseen unos coeficientes de temperatura muy elevados, ya sean positivos o negativos. Coeficientes negativos implican que la resistencia del elemento disminuye según sube la temperatura, y coeficientes positivos al contrario, aumentan su resistencia con el aumento de la temperatura. El silicio, un material semiconductor, posee un coeficiente de temperatura negativo. A mayor temperatura, menor resistencia. Esto ocasiona problemas, como el conocido efecto de "avalancha térmica" que sufren algunos dispositivos semiconductores cuando se eleva su temperatura lo suficiente, y que puede destruir el componente al aumentar su corriente hasta sobrepasar la corriente máxima que puede soportar.
NTC
|
PTC
|
CONDENSADOR
Un condensador eléctrico (también conocido frecuentemente con el anglicisismo capacitor, proveniente del nombre equivalente en inglés) es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico. Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación deinfluencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por el vacío . Las placas, sometidas a una deferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.
TIPOS DE CONDENSADOR:
1. Electrolíticos. Tienen el dieléctrico formado por papel impregnado en electrolito.
Siempre tienen polaridad, y una capacidad superior a 1 µF. Arriba observamos
claramente que el condensador nº 1 es de 2200 µF, con una tensión máxima de
trabajo de 25v. (Inscripción: 2200 µ / 25 V).
Abajo a la izquierda vemos un esquema de este tipo de condensadores y a la
derecha vemos unos ejemplos de condensadores electrolíticos de cierto tamaño, de
los que se suelen emplear en aplicaciones eléctricas (fuentes de alimentación, etc...)
2. Electrolíticos de tántalo o de gota. Emplean como dieléctrico una finísima película de óxido de tantalio amorfo, que con un menor espesor tiene un poder aislante mucho mayor. Tienen polaridad y una capacidad superior a 1 µF. Su forma de gota les da muchas veces ese nombre. 3. De poliester metalizado MKT. Suelen tener capacidades inferiores a 1 µF y tensiones de trabajo a partir de 63v. Más abajo vemos su estructura: dos láminas de policarbonato recubierto por un depósito metálico que se bobinan juntas. Aquí al lado vemos un detalle de un condensador plano de este tipo, donde se observa que es de 0.033 µF y 250v. (Inscripción: 0.033 K/ 250 MKT). 4. De poliéster. Son similares a los anteriores, aunque con un proceso de fabricación algo diferente. En ocasiones este tipo de condensadores se presentan en forma plana y llevan sus datos impresos en forma de bandas de color, recibiendo comúnmente el nombre de condensadores "de bandera". Su capacidad suele ser como máximo de 470 nF. 5. De poliéster tubular. Similares a los anteriores, pero enrollados de forma normal, sin aplastar.
3. De poliester metalizado MKT. Suelen tener capacidades inferiores a 1 µF y
tensiones de trabajo a partir de 63v. Más abajo vemos su estructura: dos láminas de
policarbonato recubierto por un depósito metálico que se bobinan juntas. Aquí al
lado vemos un detalle de un condensador plano de este tipo, donde se observa que
es de 0.033 µF y 250v. (Inscripción: 0.033 K/ 250 MKT).
4. De poliéster. Son similares a los anteriores, aunque con un proceso de fabricación
algo diferente. En ocasiones este tipo de condensadores se presentan en forma
plana y llevan sus datos impresos en forma de bandas de color, recibiendo
comúnmente el nombre de condensadores "de bandera". Su capacidad suele ser
como máximo de 470 nF.
4. De poliéster. Son similares a los anteriores, aunque con un proceso de fabricación
algo diferente. En ocasiones este tipo de condensadores se presentan en forma
plana y llevan sus datos impresos en forma de bandas de color, recibiendo
comúnmente el nombre de condensadores "de bandera". Su capacidad suele ser
como máximo de 470 nF.
5. De poliéster tubular. Similares a los anteriores, pero enrollados de forma normal, sin aplastar.
5. De poliéster tubular. Similares a los anteriores, pero enrollados de forma normal, sin aplastar.
6. Cerámico "de lenteja" o "de disco". Son los cerámicos más corrientes. Sus
valores de capacidad están comprendidos entre 0.5 pF y 47 nF. En ocasiones
llevan sus datos impresos en forma de bandas de color.
Aquí abajo vemos unos ejemplos de condensadores de este tipo.
7. Cerámico "de tubo". Sus valores de capacidad son del orden de los picofaradios y generalmente ya no se usan, debido a la gran deriva térmica que tienen (variación de la capacidad con las variaciones de temperatura).
REÓSTATOS
7. Cerámico "de tubo". Sus valores de capacidad son del orden de los picofaradios y generalmente ya no se usan, debido a la gran deriva térmica que tienen (variación de la capacidad con las variaciones de temperatura).
REÓSTATOS
El reostato o reóstato es una de las dos funciones eléctricas del dispositivo denominado resistencia variable, resistor variable o ajustable. La función reostato consiste en la regulación de la intensidad de corriente a través de la carga, de forma que se controla la cantidad de energía que fluye hacia la misma; se puede realizar de dos maneras equivalentes: La primera conectando el cursor de la resistencia variable a la carga con uno de los extremos al terminal de la fuente; la segunda, conectando el cursor a uno de los extremos de la resistencia variable y a la carga y el otro a un borne de la fuente de energía eléctrica, es decir, en una topología, con la carga, de circuito conexión serie.
Los reostatos son usados en tecnología eléctrica (electrotecnia), en tareas tales como el arranque de motores o cualquier aplicación que requiera variación de resistencia para el control de la intensidad de corriente eléctrica.
TIPOS DE REOSTATOS:
| Ref. 2014-1 | R-30 | A-30 | A-40 | A-60 | FF-30 |
Pot arranque Kw/C.V.
|
1000/1350
| 1200/1600 | 2000/2700 | 3000/4000 | 15000/20200 |
Vmax.
|
1400
| 1400 | 1600 | 2800 | 7000 |
Imax. permanente
|
350
| 350 | 490 | 690 | 3500 |
| Icontactor standard |
300/550
| 300/550 | 400/700 | 400/700 | *2200 |
Equiva. Termico
| 19,5 | 22,6 | 49,7 | 77,5 | 388 |
Refriger Natural. salto 45º C Kw
| 1,7 | 1,8 | 3,3 | 4,5 | 12 |
Peso en vacio
| 245 | 220 | 390 | 530 | 2700 |
Capacidad
| 310 | 360 | 790 | 1230 | 6160 |
Carrera en mm
| 330 | 327 | 385 | 450 | 650 |
F-40 | F60 | F-8 | F-12EV | F21L4 | |
Pot arranque Kw/C.V.
| 2300/3100 | 3500/4600 | 4500/6000 | 7000/9400 | 10000/13500 |
Vmax./Vrefor.
| 2000/4800 | 2200/3900 | 2000/4900 | 3000/6000 | 4000/7000 |
Imax. permanente
| 490 | 690 | 1000 | 1490 | 2100 |
Imax cc brusco
| 580 | 800 | 1250 | 1600 | 2200 |
Equiva. Termico
| 56,7 | 91,9 | 114 | 149 | 252 |
Refriger Natural. salto 45º C Kw
| 3,7 | 4,9 | 5,8 | 6,9 | 9,1 |
Peso en vacio
| 440 | 620 | 880 | 1170 | 1800 |
Capacidad
| 900 | 1460 | 1820 | 2360 | 4000 |
Carrera en mm
| 525 | 637 | 530 | 590 | 650 |
TRANSFORMADOR:
Se denomina transformador a un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente eléctrica, manteniendo la potencia. La potencia que ingresa al equipo, en el caso de un transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño y tamaño, entre otros factores.
TIPOS DE TRANSFORMADOR:
Transformador de distribución : Se denomina transformadores de distribución, generalmente los transformadores de potencias iguales o inferiores a 500 kVA y de tensiones iguales o inferiores a 67 000 V, tanto monofásicos como trifásicos. Aunque la mayoría de tales unidades están proyectadas para montaje sobre postes, algunos de los tamaños de potencia superiores, por encima de las clases de 18 kV, se construyen para montaje en estaciones o en plataformas. Las aplicaciones típicas son para alimentar a granjas, residencias, edificios o almacenes públicos, talleres y centros comerciales.
Transformadores secos encapsulados en resina epoxi: Se utilizan en interior para distribución de energía eléctrica en media tensión, en lugares donde los espacios reducidos y los requerimientos de seguridad en caso de incendio imposibilitan la utilización de transformadores refrigerados en aceite. Son de aplicación en grandes edificios, hospitales, industrias, minería, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.
Transformadores herméticos de llenado integral: Se utilizan en intemperie o interior para distribución de energía eléctrica en media tensión, siendo muy útiles en lugares donde los espacios son reducidos. Son de aplicación en zonas urbanas, industrias, minería, explotaciones petroleras, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.
Transformadores rurales:
| Están diseñados para instalación monoposte en redes de electrificación suburbanas monofilares, bifilares y trifilares, de 7.6, 13.2 y 15 kV. En redes trifilares se pueden utilizar transformadores trifásicos o como alternativa 3 monofásicos.
Transformadores Subterráneos
Transformadores Auto Protegidos
AUTOTRANSFORMADORES
TRANSFORMADOR DE CORRIENTE TT/CC
Transformadores de corriente constante
Un transformador de corriente constante es un transformador que automáticamente mantiene una corriente aproximadamente constante en su circuito secundario, bajo condiciones variables de impedancia de carga, cuando su primario se alimenta de una fuente de tensión aproximadamente constante. El tipo más usual, la disposición de «bobina móvil», tiene separadas las bobinas del primario y secundario, que tienen libertad para moverse entre sí, variando por tanto la reactancia de dispersión magnética del transformador.
Existen disponibles tipos para subestación que proporcionan unos modelos compactos integrales, que llevan incluidas los accesorios necesarios para el control y protección del transformador. Los accesorios normales comprenden un interruptor a solenoide primario, una protección. contra apertura del circuito, fusibles o cortacircuitos con fusibles en el primario y descargadores de sobretensiones en el primario y en el secundario.
Los transformadores de corriente constante de tipo estático no tienen partes móviles y funcionan según el principio de una red resonante. Esta red normalmente consta de dos reactancias inductivas y dos capacitivas, cada una de igual reactancia para la frecuencia de alimentación. Con tal red, la corriente secundaria es independiente de la impedancia de la carga conectada, pero es directamente proporcional a la tensión del primario.
Transformadores para hornos
Los transformadores para hornos suministran potencia a hornos eléctricos de los tipos de inducción, resistencia, arco abierto y arco sumergido. Las tensiones secundarias son bajas, ocasionalmente menores de 100 V, pero generalmente de varios centenares de Volts. La gama de tamaños varía desde algunos kVA a más de 50 MVA, con corrientes en el secundario superiores a 60 000 A. Las corrientes elevadas se obtienen conectando en paralelo muchas secciones de devanado. La corriente es recogida por barras internas y llevada a través de la tapa del transformador mediante barras o mediante bornes de gran corriente.
Transformadores de puesta a tierra
Un transformador de puesta a tierra es un transformador ideado principalmente con la finalidad de proporcionar un punto neutro a efectos de puesta a tierra. Puede ser una unidad de dos devanados con el devanado secundario conectado en triángulo y el devanado primario conectado en estrella que proporciona el neutro a efectos de puesta a tierra o puede ser un autotransformador trifásico de un solo devanado con devanados en estrella interconectada, o sea en zig-zag.
Transformadores móviles
Transformadores móviles y subestaciones móviles. Los transformadores o autotransformadores móviles están montados normalmente sobre semirremolques y llevan incorporados pararrayos y seccionadores separadores. Una subestación móvil tiene, además, aparamenta y equipo de medida y de protección. La unidad se desplaza por carretera arrastrada por tractores. Los reglamentos estatales y federales sobre transporte por carretera limitan el peso y tamaño máximos. Las unidades móviles se usan para restablecer el servicio eléctrico en emergencias, para permitir el mantenimiento sin interrupción de servicio, para proporcionar servicio durante las construcciones importantes y para reducir las inversiones en el sistema.
La unidad móvil está proyectada de manera que constituye una unidad compacta de aplicación múltiple que proporciona la máxima potencia en kVA, para el peso admisible.
Transformadores para radio
Transformadores de energía. La finalidad del transformador de energía en las aplicaciones de los radiorreceptores consiste en variar la tensión de la red doméstica a un nivel tal que, cuando se aplique a una válvula de vacío o a un rectificador de semiconductores (ya sea de media onda o de onda completa) y esté adecuadamente filtrada, pueda usarse para alimentar las tensiones y corrientes de polarización para los dispositivos activos (válvulas, transistores, etc.) de la radio. El transformador de energía también puede usarse para cambiar la tensión de la red a un valor adecuado para los filamentos de las válvulas o lámparas que pueda haber en la radio.
Transformadores de frecuencias de audio. Pueden emplearse tres tipos de transformadores de frecuencias de audio en los receptores de radio: de entrada, de etapas intermedias y de salida. En el receptor normal sólo se usa el transformador de salida. El acoplamiento entre etapas de amplificación se consigue mediante impedancias comunes a los circuitos de entrada y salida de las etapas de amplificación.
Transformadores de entrada. Funcionan entre la fuente de tensión de c.a. (más comúnmente el último amplificador de frecuencia intermedia en una radio) y la primera válvula de vacío o transistor de amplificación del amplificador de audio. La relación de espiras para este transformador viene determinada por la tensión normal aplicada sobre el primario y el valor deseado de tensión que debe aplicarse a la rejilla de la primera válvula o a la base del primer transistor.
Transformadores de etapas intermedias. Todo lo dicho antes para el transformador de entrada se aplica a los transformadores de etapas intermedias, con la excepción de que los transformadores de etapas intermedias se usan entre etapas de amplificación de los amplificadores de audio.
Transformadores de salida. Funcionan entre la última etapa de válvulas de vacío 0 transistores del amplificador de audio y el circuito de carga, que en las radios es la bobina del altavoz. Normalmente, el transformador de salida para una etapa de salida de potencia tiene una relación reductora, debido a que la impedancia del altavoz es relativamente baja en comparación con la impedancia de la salida de un amplificador, ya sea de válvulas o de transistores.
Transformadores de radiofrecuencia. Este término se usa para describir una clase de transformadores que funcionan a una frecuencia muy superior a la de la gama de audio. Esta es la frecuencia de la portadora de la señal de radio recibida o, en las radios superheterodinas, es la diferencia entre la frecuencia de la portadora entrante y la frecuencia del oscilador de la radio. Esta frecuencia diferencia se denomina frecuencia intermedia y los transformadores a través de los cuales pasa se denominan transformadores de frecuencia intermedia.
Los transformadores de radiofrecuencia realizan esencialmente las mismas funciones que los transformadores de frecuencia de audio (relación de espiras determinada por las tensiones deseadas), pero presentan tres diferencias importantes. Como se ha mencionado anteriormente, trabajan con frecuencias muy superiores. Además, operan con potencias considerablemente menores que los transformadores de audio. Finalmente, uno o ambos devanados de un transformador de radiofrecuencia a menudo están shuntados mediante un- condensador, de manera que se forma un circuito sintonizado que atenúa todas las frecuencias menos la deseada.
Transformadores para rectificadores
Los transformadores para rectificadores suministran energía a los rectificadores a la tensión de entrada de c.a. requerida para la tensión de salida de c.c. deseada. Están construidos en tamaños que llegan hasta los 15 000 kVA y a veces superiores. La tensión del secundario generalmente es baja, variando desde menos de 50 V, para algunos procesos electrolíticos, hasta 1000 V para otras aplicaciones. La corriente secundaria generalmente es elevada y puede alcanzar muchos miles de amperes.
Pueden usarse conexiones de transformador que producen desfases para conseguir 12 fases, 24 o incluso más, a fin de reducir los armónicos de la corriente en la entrada de c.a. Pueden usarse transformadores auxiliares o conexiones entre los devanados de fase de los propios transformadores del rectificador. Cuando se usan dos devanados secundarios (como en el circuito en doble estrella) debe haber la misma impedancia entre el primario y cada devanado del secundario, para obtener ángulos de conmutación y tensiones de c.c. iguales en los dos circuitos del secundario.
Transformadores especiales
Los transformadores especiales de aplicación general son transformadores de distribución de tipo seco que generalmente se usan con los primarios conectados a los circuitos de distribución de baja tensión, para alimentar cargas de alumbrado y pequeñas cargas a tensiones todavía más bajas. Existen transformadores para tensiones del primario de, 120, 240, 480 y 600 V, con potencias nominales comprendidas entre 25 VA y 500 kVA, a 60 Hz.
Los transformadores de control son transformadores de aislamiento de tensión constante y tipo seco. Generalmente se usan con los devanados primarios conectados a circuitos de distribución de baja tensión de 600 V o menos. La elección adecuada de un transformador de control facilitará la alimentación con la potencia correcta a tensión reducida para cargas de alumbrado y de control hasta 250 VA.
Los transformadores para máquinas herramientas son similares a los transformadores de control con capacidades de hasta 1500 VA para alumbrado localizado y para dispositivos de control de máquinas tales como solenoides, contactores, relés, tanto sobre herramientas portátiles como fijas. Principalmente se usan para proporcionar salidas de 120 V a partir de relés de 240 a 480 V a 60 Hz. También existen para funcionamiento a distintas tensiones con 25 y 50 Hz.
Los transformadores de clase 2 son transformadores de aislamiento de tipo seco adecuados para usar en los circuitos de clase 2 del National Electrical Code. Estos transformadores se usan generalmente en control remoto, en alimentación de pequeñas potencias y en los circuitos de señal para el accionamiento de timbres, campañas, controles de hornos, válvulas, relés, solenoides y similares. Son unidades con el primario a 120 V tanto del tipo limitador de energía como del tipo no limitador.
Los transformadores para señalización son transformadores de aislamiento, reductores, de tensión constante y tipo seco, que generalmente se usan con sus devanados primarios conectados o circuitos de distribución de baja tensión para alimentar sistemas de señalización no sujetos a las limitaciones de los circuitos de clase 2. Existen para circuitos de 120 ó de 240 V. Llevan una selección de tensiones de salida de 4, 8, 12, 16, 20 ó 24 V, conectando adecuadamente los cuatro terminales de salida. Existen unidades de hasta 1000 VA.
Los transformadores para tubos luminiscentes, para suministrar energía a anuncios de neón o de otros gases, se fabrican en tamaños que comprenden desde los 50 a los 1650 VA. Las gamas de tensiones en el secundario están comprendidas entre 2 000 y 15 000 V. La tensión depende de la longitud del tubo que forma el circuito; es decir, cuanto mayor sea la longitud del tubo, mayor tensión se necesita. La corriente suministrada por los transformadores está comprendida entre 18 y 120 mA.
Los transformadores para ignición son transformadores elevadores de tipo seco, de alta reactancia, usados para el encendido de los quemadores de gas o de fuel-oil domésticos. Tales transformadores están limitados a las tensiones primarias de 120 ó 240 V. Las tensiones secundarias están limitadas a 15 400 V y normalmente la gama va desde los 6 000 a los 14 000 V. La gama de corrientes nominales en el secundario va desde 20 a 28 mA y la de potencias de 140 a 430 VA.
Los transformadores para juguetes son transformadores reductores, del tipo secundario de baja tensión, cuya principal finalidad es suministrar corriente a juguetes accionados eléctricamente. Normalmente son portátiles y, debido a su uso previsto, se pone una especial atención en su construcción en lo relativo a seguridad y a eliminación del peligro de incendio; la entrada al devanado primario debe estar limitada por construcción a 660 W, incluso cuando el devanado del secundario esté cortocircuitado, condición que debe ser soportada sin crear peligro de incendio. Tales transformadores no están autorizados para tensiones del primario superiores a 150 V y las tensiones del secundario no pueden ser superiores a 30 V entre dos terminales de salida cualquiera.
Transformadores para ensayos
Los transformadores para ensayos, usados para realizar pruebas de tensiones elevadas a baja frecuencia, han sido desarrollados para tensiones superiores, para hacer posible el estudio de aplicaciones de tensiones de transporte cada vez mayores. A menudo se necesitan tensiones de 1 500 000 o más volts. Se han construido unidades para 1000 KV respecto a tierra, pero normalmente resulta más económico obtener tales tensiones conectando dos o más unidades en «cascada» o en «cadena». Los transformadores para ensayo, normalmente están proyectados para aplicaciones de corta duración. Sin embargo, para aplicaciones especiales, puede requerirse una potencia de varios miles de kVA y el tiempo de aplicación puede ser continuo.

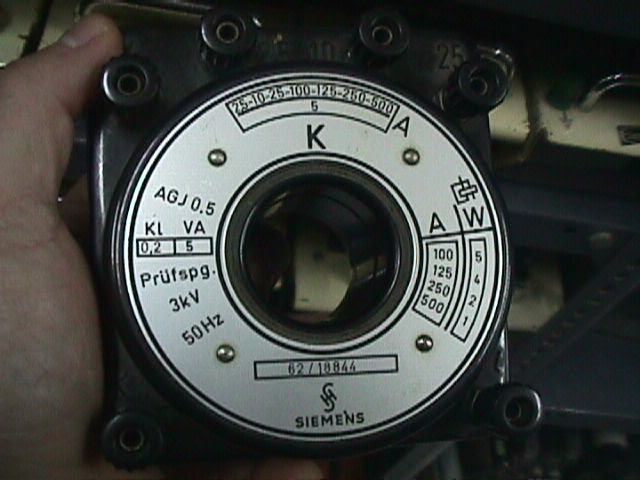

Transformador de corriente típico de laboratorio
Transformador de corriente típico de laboratorio
Transformador trifásico de laboratorio
Transformador monofásico de laboratorio
Transformador de distribución común de la ciudad
Transformadores de distribución empresa eléctrica
Autotransformador típico de laboratorio
Transformador de potencia
Transformador trifásico interior
DIODOS: Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.  |
TIPOS DE DIODOS:
Diodo Varactor (Varicap): Este diodo, también llamado diodo de capacidad variable, es, en esencia, un diodo semiconductor cuya característica principal es la de obtener una capacidad que depende de la tensión inversa a él aplicada.
Diodo Túnel: Este diodo presenta una cualidad curiosa que se pone de manifiesto rápidamente al observar su curva característica, la cual se ve en el gráfico. En lo que respecta a la corriente en sentido de bloqueo se comporta como un diodo corriente, pero en el sentido de paso ofrece unas variantes según la tensión que se le somete. La intensidad de la corriente crece con rapidez al principio con muy poco valor de tensión hasta llegar a la cresta (C) desde donde, al recibir mayor tensión, se produce una pérdida de intensidad hasta D que vuelve a elevarse cuado se sobrepasa toda esta zona del valor de la tensión.
Diodo Zener: Al diodo Zener, también llamado diodo regulador de tensión, podemos definirlo como un elemento semiconductor de silicio que tiene la característica de un diodo normal cuando trabaja en sentido directo, es decir, en sentido de paso; pero en sentido inverso, y para una corriente inversa superior a un determinado valor, presenta una tensión de valor constante. Este fenómeno de tensión constante en el sentido inverso convierte a los diodos de Zener en dispositivos excepcionalmente útiles para obtener una tensión relativamente invisible a las variaciones de la tensión de alimentación, es decir, como dispositivos reguladores de tensión.
BOBINA:
Un inductor, bobina o reactor es un componente pasivo de un circuito eléctrico que, debido al fenómeno de autoinducción, almacena energía en forma de campo magnético.
TIPOS DE BOBINAS:
PILA:
Diodo Varactor (Varicap): Este diodo, también llamado diodo de capacidad variable, es, en esencia, un diodo semiconductor cuya característica principal es la de obtener una capacidad que depende de la tensión inversa a él aplicada.
Se usa especialmente en los circuitos sintonizadores de televisión y los de receptores de radio en FM.
Diodo Túnel: Este diodo presenta una cualidad curiosa que se pone de manifiesto rápidamente al observar su curva característica, la cual se ve en el gráfico. En lo que respecta a la corriente en sentido de bloqueo se comporta como un diodo corriente, pero en el sentido de paso ofrece unas variantes según la tensión que se le somete. La intensidad de la corriente crece con rapidez al principio con muy poco valor de tensión hasta llegar a la cresta (C) desde donde, al recibir mayor tensión, se produce una pérdida de intensidad hasta D que vuelve a elevarse cuado se sobrepasa toda esta zona del valor de la tensión.
Diodo Zener: Al diodo Zener, también llamado diodo regulador de tensión, podemos definirlo como un elemento semiconductor de silicio que tiene la característica de un diodo normal cuando trabaja en sentido directo, es decir, en sentido de paso; pero en sentido inverso, y para una corriente inversa superior a un determinado valor, presenta una tensión de valor constante. Este fenómeno de tensión constante en el sentido inverso convierte a los diodos de Zener en dispositivos excepcionalmente útiles para obtener una tensión relativamente invisible a las variaciones de la tensión de alimentación, es decir, como dispositivos reguladores de tensión.
BOBINA:
Un inductor, bobina o reactor es un componente pasivo de un circuito eléctrico que, debido al fenómeno de autoinducción, almacena energía en forma de campo magnético.
TIPOS DE BOBINAS:
PILA:
Una pila eléctrica o batería eléctrica es el formato industrializado y comercial de la galvánica celda o voltaica.
Es un dispositivo que convierte energía química en energía eléctrica por un proceso químico transitorio, tras lo cual cesa su actividad y han de renovarse sus elementos constituyentes, puesto que sus características resultan alteradas durante el mismo. Se trata de un generador primario. Esta energía resulta accesible mediante dos terminales que tiene la pila, llamados polos, electrodos o bornes. Uno de ellos es el polo negativo o ánodo y el otro es el polo positivo o cátodo.
La estructura fundamental de una pila consiste en dos electrodos, metálicos en muchos casos, introducidos en una disolución conductora de la electricidad o electrolito.
TIPOS DE PILAS:
- No Recargables: también llamadas primarias, son aquellas baterías que contienen una carga determinada, que al finalizarse deben desecharse. Es decir, su uso está limitado a la carga que esta contenga, y por supuesto, al uso que se le de al aparato que la utilice como fuente de energía. Técnicamente, esto sucede porque están compuestas de sistemas electroquímicos irreversibles. Generalmente, se caracterizan por tener una forma cilíndrica. Por ejemplo, las pilas (comunes) que usa un equipo de audio portátil.
- Recargables: estas son el opuesto exacto de las nombradas anteriormente. Son también llamadas secundarias, y su principal característica es la posibilidad de volver a cargar sus sistemas cuantas veces sea requerido. En este caso, sus sistemas electroquímicos son totalmente reversibles. También suelen encontrarse con unaforma cilíndrica, pero en general, se distinguen por poseer algún detalle en color verde para su rápida identificación. Estas son convenientes en el caso de las cámaras fotográficas, por ejemplo, donde, en su mayoría, la batería se agota rápidamente.
- Secas: las incluidas en este grupo son las que están conformadas por elementos tales como litio, carbón, metal, níquel y alcalinas, entre otros. Estas son mayormente usadas para el funcionamiento de los artefactos electrónicos de uso domestico, es decir, por ejemplo: equipos de audio.
- Húmedas: la característica más distintiva de estas es su composición a base de ácido. En este caso son el tipo de batería más usada para los autos, motos, camiones, tractores, y otros tipos de maquinaria; aunque también son muy usadas en algunos tipos de equipos electrónicos portátiles.
- Doble A: al igual que la subsiguiente, esta clasificación está basada en un tamaño de pila. Dentro de las características físicas que estas poseen, podemos nombrar como las principales su altura de cincuenta milímetros y su diámetro de catorce milímetros; y en cuanto a su capacidad eléctrica, estas tienen un voltaje de 1,5V. A modo de ejemplo podemos decir que son las usadas para el control remoto de la televisión.
- Triple A: estas son usadas para dispositivos más pequeños y con una corriente menor. Respecto a su estructura física podemos mencionar que tiene una altura de cuarenta y cuatro milímetros y medio; y un diámetro de diez milímetros y medio. Si bien su capacidad eléctrica se ve disminuida en tres veces sobre la pila doble A, esta también tiene un voltaje de 1,5V. Un ejemplo del uso que se le puede dar es para los dispositivos de MP3 mas antiguos que obtenían energía por este medio.
- De Reloj: son también llamadas pilas de botón y son usadas, como denota el nombre, fundamentalmente para relojes de muñeca. En este caso se trata de una pila con forma redonda y chata, encastrada en una funda metálica de la misma forma (compuesta de tapa y contratapa) donde una tapa conecta con el polo positivo y la otra con el negativo. Pueden encontrarse fabricadas de diferentes compuestos que serán específicos según el uso que se les vaya a dar. Otros objetos en los que pueden ser usadas son por ejemplo calculadoras y audífonos.
FUSIBLE:
En electricidad, se denomina fusible a un dispositivo, constituido por un soporte adecuado, un filamento o lámina de un metal oaleación de bajo punto de fusión que se intercala en un punto determinado de una instalación eléctrica para que se funda, por Efecto Joule, cuando la intensidad de corriente supere, por un cortocircuito o un exceso de carga, un determinado valor que pudiera hacer peligrar la integridad de los conductores de la instalación con el consiguiente riesgo de incendio o destrucción de otros elementos.
TIPOS DE FUSIBLES:
Fusible clase G
Son fusibles limitadores de corriente con capacidades de interrupción de 10KA-RMS (valor eficaz) siméctricos. Su máxima de tensión de operación es de 300V-AC. Con intensidades nominales hasta los 60A. Son no recambiables, para ser fijados en portafusibles.
 |
| Fig. 1.1- Fusible clase G. |
Fusible clase H
Son fusibles recambiables o no recambiables con capacidades de interrupción de 10KA-RMS siméctricos. Su voltaje nominal de operación va desde los 250 a 600V-AC, con intensidades nominales hasta los 600A. Este tipo no es limitador de corriente.
 |
| Fig. 1.2- Fusible clase H. |
Fusible clase J
Son fusibles no recambiables, con capacidades de interrupción de 200KA-RMS, para niveles de tensión de 600V-AC e intensidades nominales hasta los 600A. Estos pueden operar con retardado de tiempo y etiquetados como limitadores de corriente. Su diseño viene para ser atornillados barras colectoras, o para ser fijados en portafusibles.
 |
| Fig. 1.3- Fusible clase J. |
Fusible clase K
Son fusibles limitadores de corriente no recambiables, con capacidades de interrupción de 100 y 200KA simétricos. Con tensión de 600V-AC e intensidades nominales hasta los 600A. Siendo etiquetados cuando tengan retardo de tiempo. Estos se han subclasificados según la máxima corriente de pico que pueden manejar, estos son: K1, K5 y K9. Donde los de la clase K1 proporcionan una mayor limitación de intensidad que los de clase K5 y K9.
 |
| Fig. 1.4- Fusible clase K. |
Fusible clase L
Son fusibles limitadores de corriente, para niveles de tensión de 600V-AC. Su intensidad nominal va desde los 601 hasta los 6000A. Están diseñados con capacidades de interrupción de 100 a 200kA-RMS simétricos. Estos son fabricados para ser atornillados en barras colectoras, no pudiéndose utilizar con portafusibles.
 |
| Fig. 1.5- Fusible clase L. |
Fusible clase R
Son fusibles no recambiables limitadores de corriente, pueden operar con retardo de tiempo. Su tensión nominal de operación va desde los 250 a 600V-AC. Con intensidades nominales hasta los 600A.
 |
| Fig. 1.6- Fusible clase R. |
Fusible clase CC
Son fusibles no recambiables de baja potencia, para intensidades nominales de 1/10 a 30 A. a tensiones nominales de 600V-AC. Su poder de corte es de 200KA. Son pequeños, y están diseñados para fijarse en portafusibles.
Fusibles tipo tapón
Estos tipos de fusibles viene con una base roscada, con una rosca estándar E-40 ( rosca edison). Estos fusibles son desechables, al fundirse hay que reemplazarlo por otro. Vienen en calibres de 15, 20, 25 y 30 amperios. Estos se utilizan regularmente para proteger cargas pequeñas, con voltajes que no sobrepasen los 130 V-AC. Existen tres tipos: los ordinarios, los de acción retardada y tipo S (antifraude).
Fusibles tipo cartucho de casquillo ( cilíndrico) Vienen con un tubo de fibra vulcanizado, en su interior se aloja la lámina de fusible ( de plata y algunas alecciones). Los terminales del fusible se conectan a presión a los casquillos al cerrarse. Existen algunos de estos que vienen rellenos con una sustancia pulverulenta (arena de sílice), para extinguir el arco eléctrico. Su capacidad de corriente son de: 3, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 y 60 amperes.
Existen fusibles con la posibilidad de de cambiar la lámina al desenroscar los casquillos ( recambiables), el cilindro se cambia en caso de que el arco producido haya perforado la pared del tubo. Mientras, que otros son totalmente desechables.
|
